硬盘分区介绍

这篇文章介绍跟硬盘分区相关的知识和概念。我觉得和这相关的内容比较难理解,是因为一部分是硬件上的概念,一部分是软件的(文件系统),很多资料介绍的时候,没有放到一起对比,读者看到的时候就会对一些概念很模糊。比如硬盘的分区有分区类型,文件系统有类型,这两种类型有啥区别?硬盘有扇区大小,文件系统有 block 大小,这两者又有什么区别?这篇文章试图深入浅出,从基本的原理讲起,介绍一些概念,它们分别是做什么的,为什么要这么做。

认识硬盘

硬盘在 Linux 中,就是一个 block device,就是存储数据用的。你把数据输入到硬盘中,硬盘帮你存到一个位置。下次需要的时候,再从这个位置读出来。

那么给硬盘一个位置,它怎么去找这个位置的数据的呢?

这要从硬盘的结构说起(虽然现在大部分的机器都使用 SSD 了,但是很多资料都是基于机械硬盘的,所以这里以机械硬盘为例,介绍一下 CHS 寻址的原理。)。硬盘是由几张碟片组成的,每张碟片的正反两面都可以保存数据。

所以这个问题就转换成了:在几个圆面中,如何确定一个位置。首先我们想,在一个圆面中,确定一个位置需要几个参数?很显然是2个,距离圆心的距离可以确定一个圆,再加上一个“角度”可以确定这个圆上的一个点。那么在硬盘的结构中,再加上一个参数确定是第几个圆面就可以了。

这几个参数我们分别叫它:

  • Cylinder/Track:磁道,柱面,确定距离圆心的位置;
  • Head: 磁头,这个是读写数据的物理装置,实际上硬盘在运行的时候,是盘片在转的,磁头负责移动,调整读取的柱面;
  • Sector: 扇区。上面两个参数确定了一个圆形,Sector 就可以确定这个圆形中哪个扇区了。

这就是 CHS 寻址的方式。

从中可以也看出,硬盘存储的读写单位是“一个扇区”。实际上,在分区的时候,(分区软件)也会用“第几个到第几个扇区”来表示,不会让你涉及到 Track 和 Head 的,这是属于硬件自己用来寻址的东西。

使用 fdisk 我们可以看到硬盘有多少个扇区,一个扇区多大。实际上从 1980 年以来,几乎所有的硬盘扇区大小都是 512bytes@yiran 纠正:现在一些新磁盘的物理扇区是 4k 了,系统中看到的逻辑扇区是512字节)

为什么要分区?

现在我们知道有了扇区的位置,硬盘就可以把数据写入或读出。那为什么要分区呢?原因以下几点:

  • 隔离文件系统的腐烂(鸡蛋不放在一个篮子里)。我们要在设备上建立文件系统,操作系统才能使用文件系统来读写。文件系统是对存储设备的规划,记录着每一块都存了什么(inode, block)。万一文件系统的元数据错乱了,那么整个文件系统的数据可能都读不到了;
  • 提高存储的利用率。参考之前的博文:Linux 文件系统 inode 介绍,一个文件最小将占用一个 block,如果 block 太大的话,将会浪费很多空间。比如 block size 是 4k,而存储的都是 1k 的文件,那么有 3/4 的空间是浪费的。如果 block 太小,那性能就很低,因为 kernel 是以 block 为单位拷贝的;我们可以分一个区,建一个 block size 为 512bytes 的文件系统来专门存储这些小文件;
  • 限制文件增长。crontab 写日志太多了导致所有的进程都挂了,这肯定是不合理的。但是文件的增长不会越过文件系统,跑到另一个分区上,所以我们可以通过分区,来给特定的进程分配写空间。

基于此,我们可以在系统中为不同的存储内容划分区。比如为用户程序 /usr 单独分区,/home 单独分区。

分区的本质是什么?

不同的分区还是在一块硬盘上,相当于是对不同的扇区分组管理罢了。那么这个分组信息保存在哪里呢?

答案是第一个硬盘的第一个扇区上。硬盘的第一个扇区也是系统启动的时候第一个读的地方(基于 BIOS 的启动流程)。前面说到,一个扇区的大小是 512bytes,这 512bytes 都有什么呢?

在 Linux 中一切都是文件,硬盘也是一个文件,用 /dev/sda 表示(这是 SCSI 接口,IDE 接口会是 /dev/hda ,具体命名方式和编号见此)。这样,我们就可以将这个“文件”的前 512bytes 拷贝出来。

然后可以用 Vim 带的 xxd 命令看一下这个文件的内容:

这里面的内容可以分成4部分:

  1. 001-440bytes(一共 440bytes):给 BIOS 执行的代码; 这个其实很有意思,感兴趣的朋友可以将这段 dump 成机器码看一下。启动系统需要将代码加载到内存,但是我们需要系统启动才能加载代码。所以这个过程又叫做 boot,即 “pull oneself over a fence by one’s bootstraps”
  2. 441-446bytes(一共 6bytes):MBR Disk 签名;
  3. 447-510(一共 64bytes):分区表,一共 4 部分,每部分16 bytes;
  4. 最后的 511 和 512(一共2bytes):固定为 0x55AA,表示硬盘可以用于启动;

00001be 到最后 00001fd 之间,记录的都是分区表的信息。

  • 分区1: 0004 0104 82fe c2ff 0008 0000 0048 4500
  • 分区2: 80fe c2ff 83bb c1bb 0050 4500 0000 e001
  • 分区3:0000 0000 0000 0000 0000 0000 0000 0000
  • 分区4:0000 0000 0000 0000 0000 0000 0000 0000

根据上面 fdisk -l 显示,我这个机器只有两个分区,所以分区3和4是空的。这 16bytes 里面都记录的什么呢?我们拿其中一个分区来说明,这里就用第2个分区说吧:

80fe c2ff 83fe c1bb 0050 4500 0000 e001

0字节,80,是一个标志:

  • 80 此分区可以用于系统启动;
  • 00 此分区不能用于系统启动;

1-3字节,fe c2ff 这就是用我们上面说的 CHS 地址表示,以及后面的 5-7 字节,分别表示此分区开始的位置是:

  • fe Cylinder位置是 fe;
  • c2 Head 开始位置是 c2;
  • ff Sector 开始位置是 ff;

相应的,这个分区的结束位置是 bb c1 bb

开始和结束中间的第4字节,是分区类型。在这里是 83 ,表示 type 是 Linux.

fdisk 中可以通过 l 命令列出所有的 type:

但其实,这个分区类型在 Linux 中用处并不大,无论是 ext2 还是 ext3 还是其他 Linux 分区,都是 83。这个标志位不同的操作系统有不同的解释方法,比如 Windows,会用这个标志来区分不同的分区类型,所以你看到在这个表中,FAT32 和 NTFS 这些常见的 Windows 分区都分别占用了一种标志位。说到底,这个标志位其实就是个普通的标志,怎么解释归操作系统的,甚至不同的操作系统安装在同一个硬盘上也是可行的,比如 0x07 ,OS/2 认为这个标志位是 HPFS 类型的分区,Windows 认为是 NTFS 类型的分区。

要注意的是,这个标志位和文件系统并没有本质的关系。既然 Linux 不关心这个标志位,那么无论这个分区的类型是什么,我都可以在这上面建一个文件系统。甚至我可以在系统运行的时候覆盖写入这个标志位。比如我把当前的这个分区改成 FAT12,也是一点问题都没有的。

8-11字节:0050 4500 逻辑 block 地址的第一个扇区的绝对地址。

11-15字节:0000 e001 此分区一共有多少个扇区。

MBR 分区的限制:从这里可以看出,4个字节表示第一扇区的绝对地址,4个字节表示此分区有多少个扇区,那么 MBR 分区表最多可以支持的硬盘大小是:

512 * (2^32 -1 ) * 2 ,是 4TiB -1Kb。

然而,这样分区的话,必须要最后一个分区是 2TiB,这样才能利用起 4Tib。如果一个用户有一个 4TiB 的硬盘,想要平均分成4区,每个分区 1TiB,是不行的。这会对很多用户造成困惑,所以在商业宣传的时候,就直接说 MBR 支持 2TiB。参考1 参考2 yiran补充

主分区和扩展分区

从这里也可以看出,分区数据一共 64bytes,每个分区表需要 16bytes 的信息。那么一共可以有 4 个分区。我第一次用电脑的时候,是 Windows,一直不明白“本地磁盘 CDEF”是什么意思。其实就是分区软件的快速分区模式默认平均将硬盘分了4个区而已。

分区表决定了我们只能创建 4 个分区,如果我们想要更多的分区怎么办?

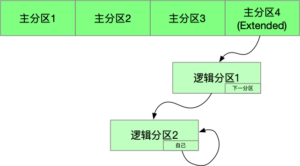

还记得在文件系统中 block 寻址的时候如果超过 inode 能存放的 block 怎么办吗?答案是:inode 存放的 block,实际的内容是指向真正的 block 的地址。这里也用了同样的原理,我们可以创建一个类型为 Extended 类型(标志位是 5)的主分区,然后这个分区中每个分区的最后都保存着指向下一个分区的地址。

逻辑分区必须是连续的(显而易见),但是主分区可以不连续。除此之外逻辑分区和主分区在使用上并没有差别。逻辑分区也可以启动系统。

介绍到这里,应该能解决读者大部分的问题了(至少这些内容回答了我的很多疑问)。更加深入的问题,可能就要读者基于这些内容,自行搜索更详细的资料了。



扇区大小和Block大小

看文本文你应该对这个问题有所了解,扇区是一个硬盘的概念,几乎所有的硬盘扇区都是 512Bytes,如果不是,可能会出问题的。而 Block 指的是一个逻辑上的概念。但是可能在一些情景下依然对它们有些困惑。我研究了一番相关的内容,所以在这里多少一些,以便将来跟我有同样疑问的朋友,能找到这里,节省一些时间。

扇区大小的概念,出入很小。但是 Block 在不同的情景下是有不同的含义的。

首先是文件系统的 block,这里的 block 会影响存储文件使用的 block 大小。道理很简单,文件系统以 block 为单位寻址,如果 block 大小为 4k,那么即使文件写入 1k,也需要占用 4k。

创建文件系统,会自动分配 inode 和 block:

IO 中的 block:IO 是以 block 为单位的,这个 block 不一定是文件系统的 block 大小,也不一定是扇区的大小,可以比扇区更小,但是这是一种浪费,因为硬盘每次写会写 512bytes,如果 IO 的 block 是 256bytes,那么相当于写入相同一个扇区的内容,用了两次物理写入操作。此外,我们写入磁盘必须经过 syscall,在用户空间和 kernel 空间之间拷贝数据,也是以 block 为单位。我们可以用 madvice 这个系统调用向 Kernel 建议 IO block size。

以下是我用 dd 从硬盘拷贝相同的数据,使用不同的 block size,可以见期速度的影响。

但是 IO 其实是一个很复杂的问题,三言两语是说不清楚的,推荐一本书 Linux System Programming,里面用了四章介绍 IO 相关的话题。

除此之外,在看到 block 的时候,你还要注意它说的是什么语境。比如 ls -s 命令展示的 block,是以每个 block=1024bytes 展示的,而 stat 里面的 block 是 512bytes



建议用相关工具实践一下分区,建议在虚拟机里面操作,不用担心搞坏宿主机。玩一下这些命令:

  • xxd (vim提供)
  • fdisk
  • mount
  • grub
  • ss
  • dd

这篇文章参考的资料:

  1. Linux Partition HOWTO
  2. 分区标志
  3. Parition Types
  4. Linux System Administrators Guide: Chapter 5. Using Disks and Other Storage Media
  5. Linux 是如何启动的?
  6. Linux MBR
  7. 分区类型和文件系统类型的区别
  8. 如何确定 block size


硬盘分区介绍”已经有4条评论

  1. 分区表错了
    fe Cylinder位置是 fe;
    c2 Head 开始位置是 c2;
    ff Sector 开始位置是 ff;
    fe是head 磁头,而且 后面2个字节拆分成为了位。
